DISEÑO CASA CAMPESTRE «EL TRÉBOL»
USD $390 El precio original era: USD $390.USD $351El precio actual es: USD $351.
-
Peso colombiano ($) – COP
-
United States dollar ($) – USD
Diseño casa campestre El Trébol es un proyecto diseñado en forma de L para terrenos superiores a 580 M2. Las fachadas tienen un estilo campestre colonial con el manejo de techos a cuatro aguas en teja española o similar, con la estructura de soporte en madera a la vista.
Área del lote mínima recomendada: 18m frente x 32m fondo = 576 M2.
- Descripción
- Información adicional
- Valoraciones (2)
- Video proyecto
- Áreas del proyecto
- Espacios
- Lo que se entrega
Descripción
Diseño casa campestre El Trébol es un proyecto diseñado en forma de L ideal para climas cálidos, para lotes ubicados en zonas rurales, condominios y terrenos superiores a 580 M2. La medida del lote mínima recomendada es de: 18m de frente x 32m de fondo = 576 M2.

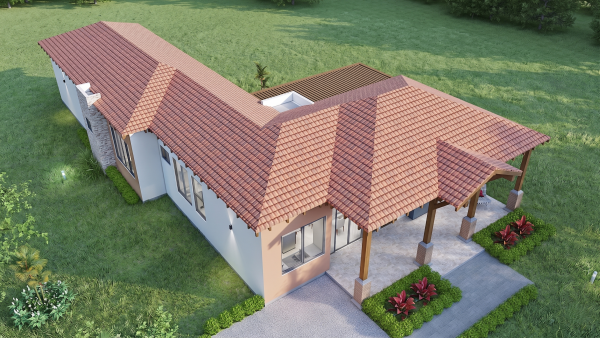

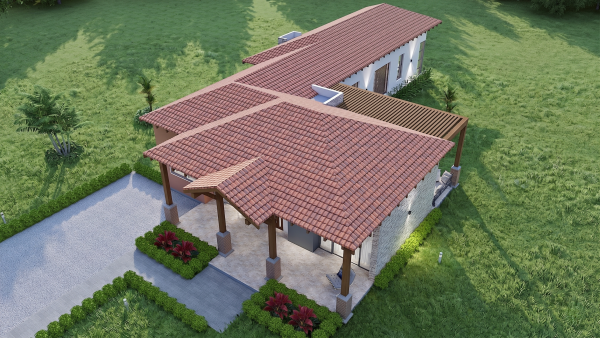

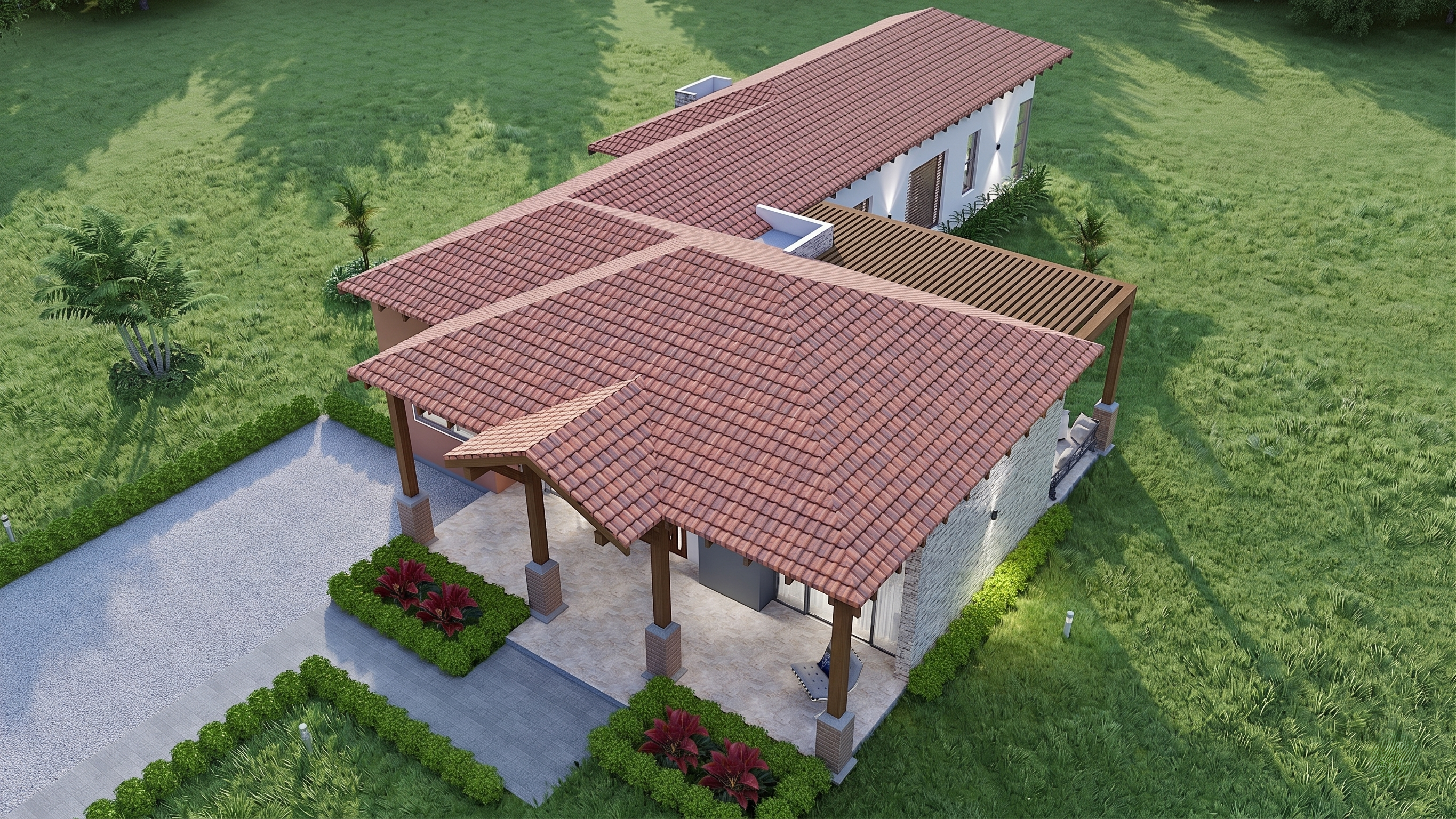

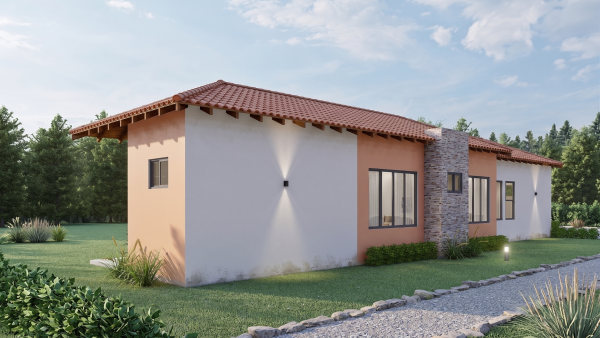

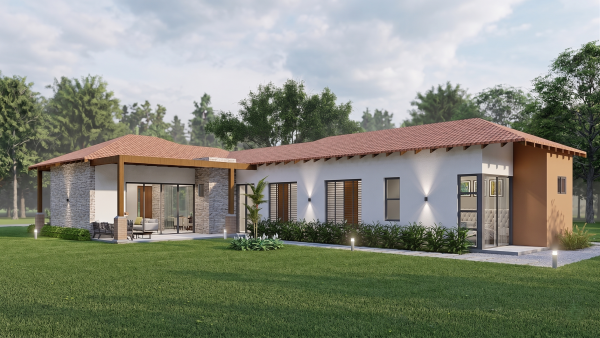

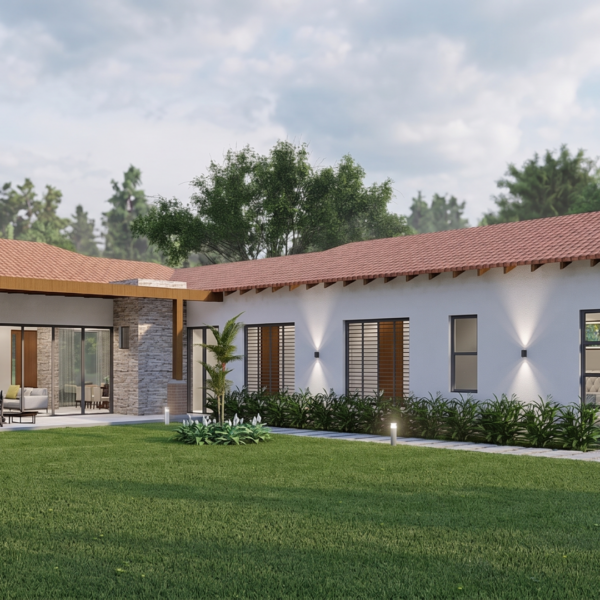

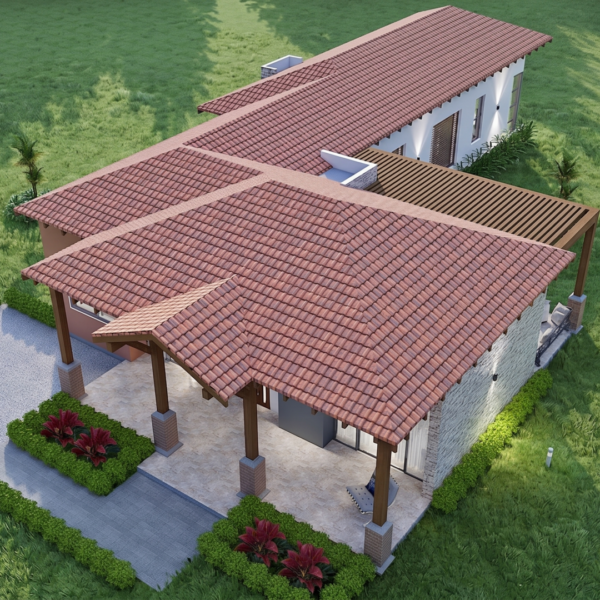

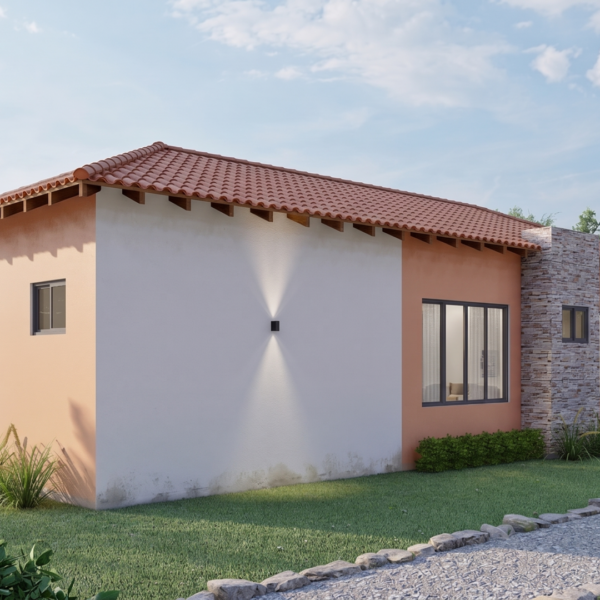

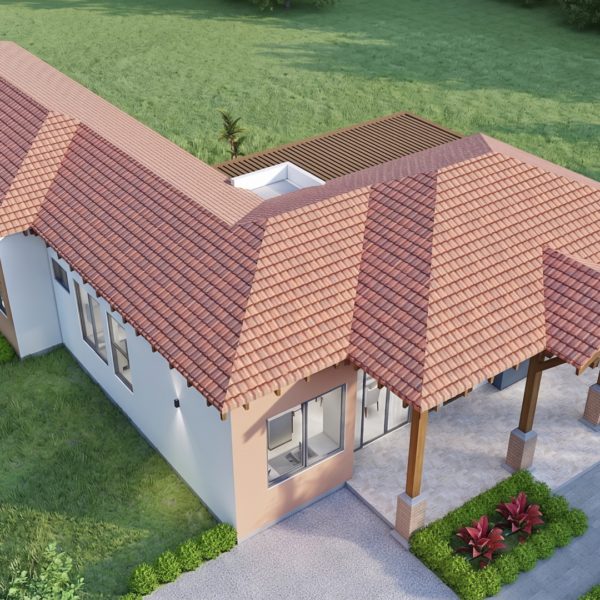

Las fachadas tienen un estilo campestre colonial, con el manejo de techos a cuatro aguas en teja española o similar, con la estructura de soporte en madera a la vista, dándole así calidez y armonía a la vivienda.

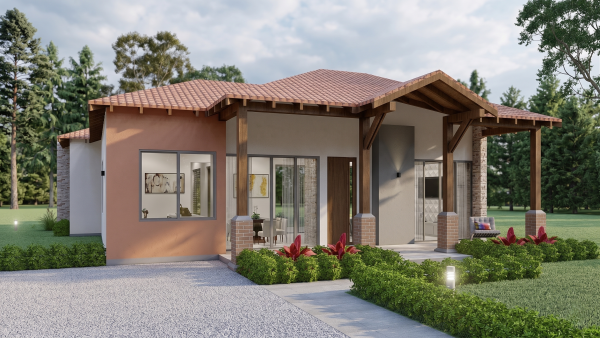

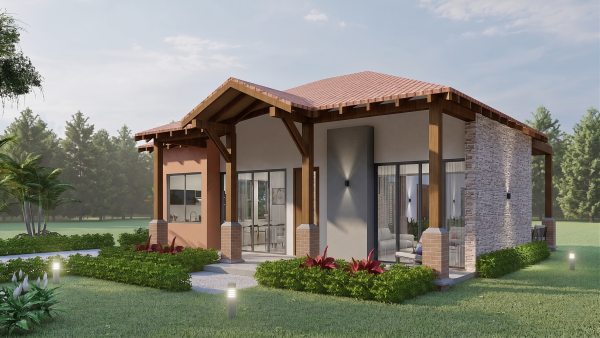

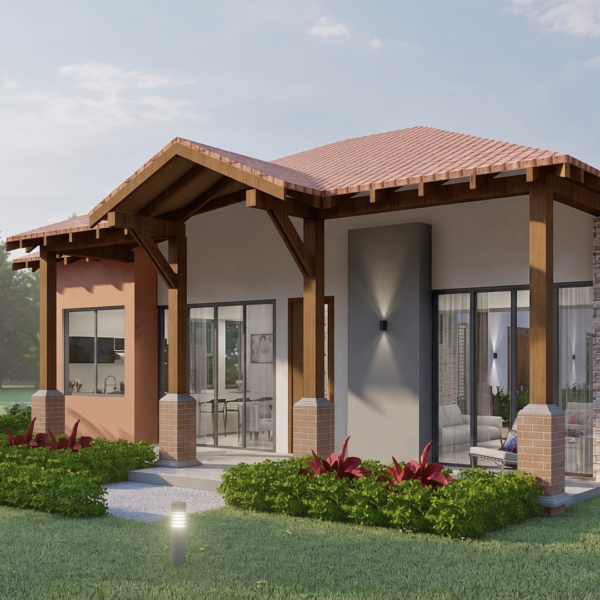

El acceso principal de la casa cuenta con un Porsche de entrada amplio dándole armonía a la fachada principal.

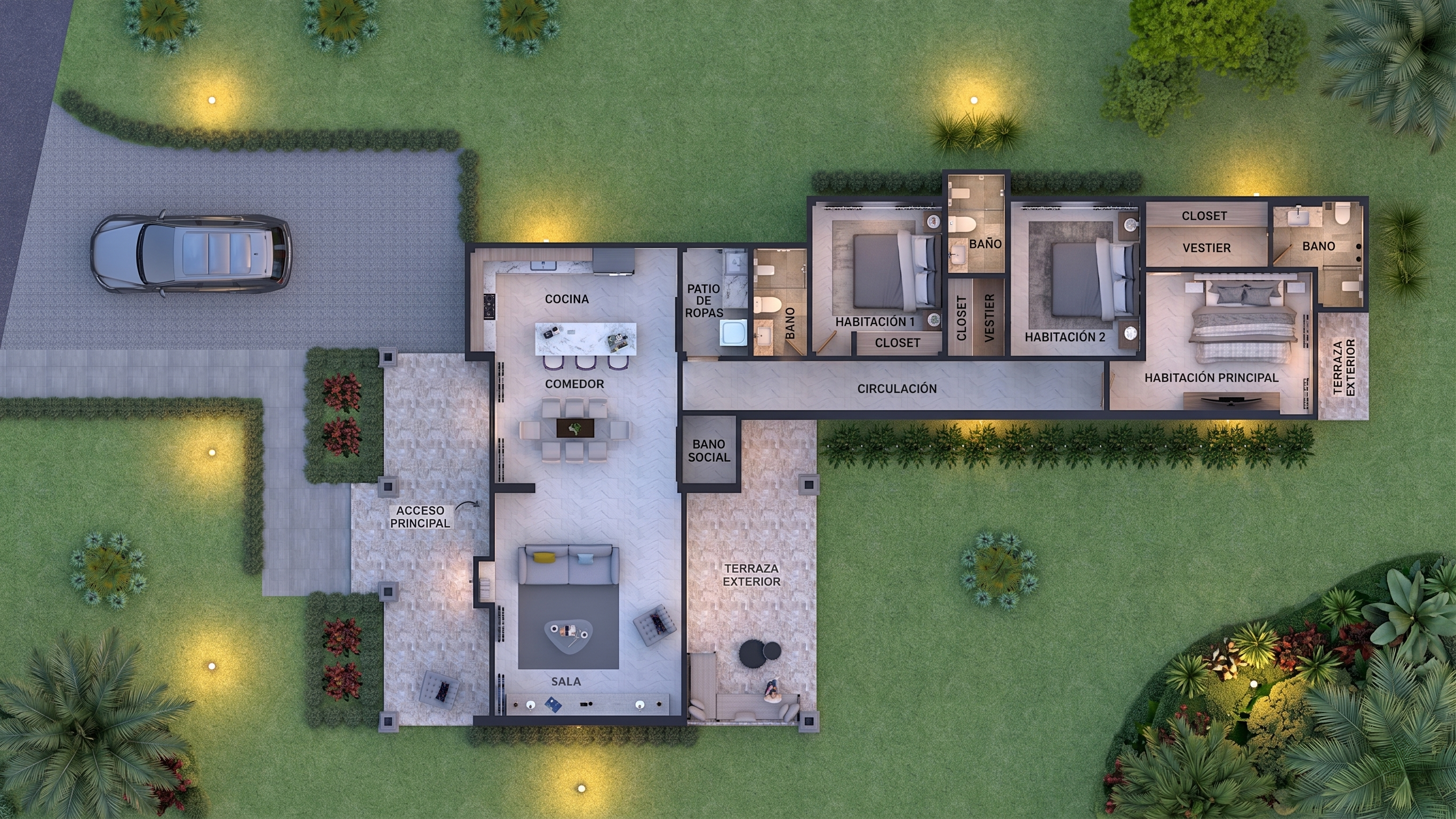

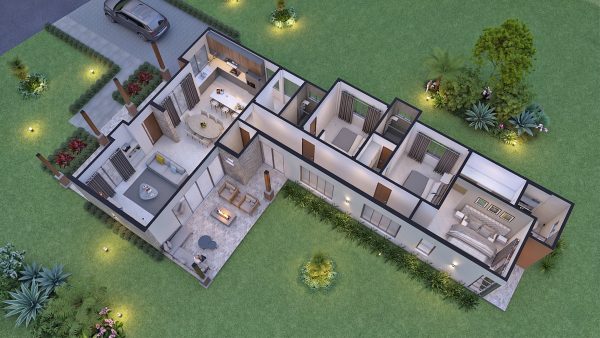

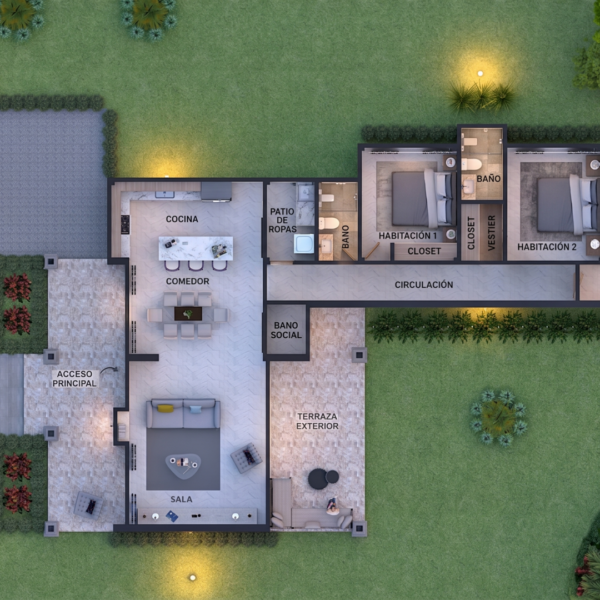

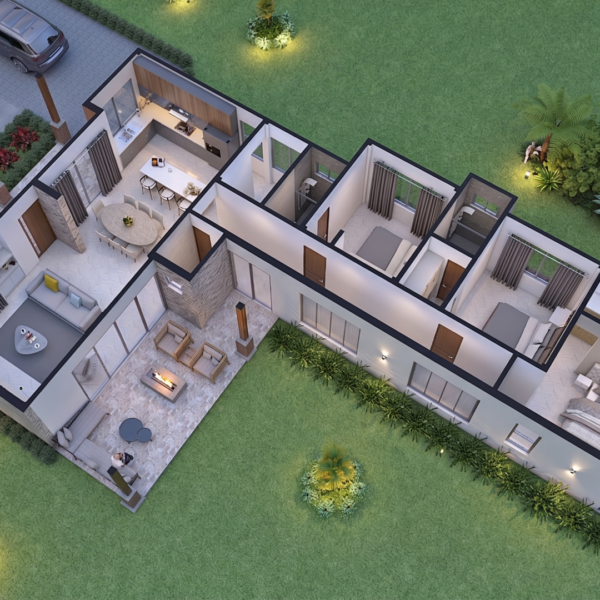

El Diseño casa campestre El Trébol tiene forma de L con una fabulosa distribución de los ambientes interiores; en el primer bloque de acceso se encuentran ubicados los ambientes de sala, comedor, cocina, baño social y cuarto de lavandería y en el bloque longitudinal del lado izquierdo se encuentra la zona privada de habitaciones que cuenta con una circulación principal y de rápido acceso. El espacio de sala – comedor tiene una relación directa de salida posterior a un ambiente social de terraza bajo techo.
Área de la construcción:
El diseño de la casa ocupa un espacio de 13.75m de frente x 25.15m de fondo; Teniendo en cuenta que su forma es en L, osea que las medidas por sus cuatro lados varían.
El Diseño casa campestre El Trébol esta proyectado para que se construya de forma tradicional con un sistema estructural aporticado con zapatas en concreto, vigas de cimentación, columnas y vigas aéreas en concreto que le darán la estabilidad a la construcción.
Dentro de los planos se proponen muros de 15 cm de espesor, para que sean construidos con bloques de arcilla, cemento o similar y los techos son en teja de barro tipo española o similar.
Video diseño casa campestre El Trébol en nuestro canal de YouTube: https://youtu.be/wLWCFTBhqnQ?si=O90_VOgwH1V7a9hg
Información adicional
TIPO DE CASA Y ESTILO | Casa con estilo campestre / colonial |
---|---|
ÁREA DE CONSTRUCCIÓN | 201 M2, Casa de 150-200 M2 |
MEDIDAS DEL TERRENO | 18 m frente x 32 m fondo |
PISOS | 1 piso |
HABITACIONES | 3 habitaciones |
ANÁLISIS DE ÁREAS:
Área construida cerrada: 152.35 M2
Área construida bajo techo abierta: 49.30 M2
Área total construida: 201.65 M2
CONSTA DE LOS SIGUIENTES ESPACIOS:
- Primer piso: Sala, comedor, cocina, patio de ropas, baño social, 2 habitaciones cada una con closet y baño privado, habitación principal con vestier (closet) y baño privado.
- En el exterior se encuentra una terraza social en la parte posterior y zona de garaje descubierto.
-
DESCRIPCIÓN DE LOS TRABAJOS A ENTREGAR:
- Archivos originales en formato AutoCAD (editable) y PDF (listos para imprimir).
- Ubicación del diseño en las medidas de su terreno (con base a plano del terreno o topografía).
- Plano de planta arquitectónica primer piso.
- Planta de cubierta.
- Planos de fachadas y cortes arquitectónicos con definición de alturas y detalles.
- Modelo en 3D en formato AutoCAD.
- Imágenes en render interiores, exteriores y un vídeo recorrido del proyecto.
- Planos de instalaciones hidráulicas y sanitarias.
- Planteamiento estructural inicial: Planta de cimentación, planta de vigas aéreas, planta estructural de techos y detalles constructivos.
NOTA:
- Para este proyecto tenemos elaborado los planos estructurales básicos que le servirán como referencia para la etapa de construcción, sin embargo, aclaramos que para cumplir en Colombia con la Norma Sismo Resistente (NSR-10) y los planos puedan ser aprobados para licencia de construcción, es necesario que se realice un cálculo estructural en base al estudio de suelos que nos determine las características y resistencia de su terreno. Este trabajo lo realiza y respalda un Ingeniero Civil y tendría un valor adicional.
~Una vez confirmada la compra de los planos, se enviarán todos los archivos digitales correspondientes del proyecto a su correo electrónico.
Solo para Colombia: enviamos una (1) copia hasta su domicilio de los planos impresos y firmados con el respaldo profesional.
Adjuntamos:
*Fotocopia de la tarjeta profesional.
*Vigencia de la matrícula profesional.
*Formulario único nacional firmado por Arquitecto proyectista.
-
TRABAJOS ADICIONALES – Documentos Técnicos:
- Plano de instalación eléctrica.
- Estudio de suelos (Disponible solo en Colombia).
- Planos y memoria de calculo estructural en cumplimiento de la NSR-10 (Disponible solo en Colombia).
- Trámite de legalización para solicitar licencia de construcción municipal. Aprobación de planos (Disponible solo en Colombia).
NOTA:
- El plano de distribución eléctrica, es un plano general, se ubican lámparas, interruptores, tomacorriente y circuitos partiendo de un tablero de control general. Hacemos claridad, que este plano es básico y servirá para la etapa de construcción, pero no es un plano que cumpla con toda la técnica y especificaciones de norma eléctrica, ya que lo debería realizar un Ingeniero Eléctrico.
