Descripción

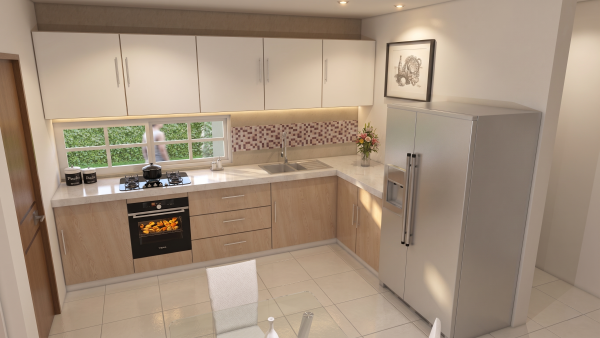

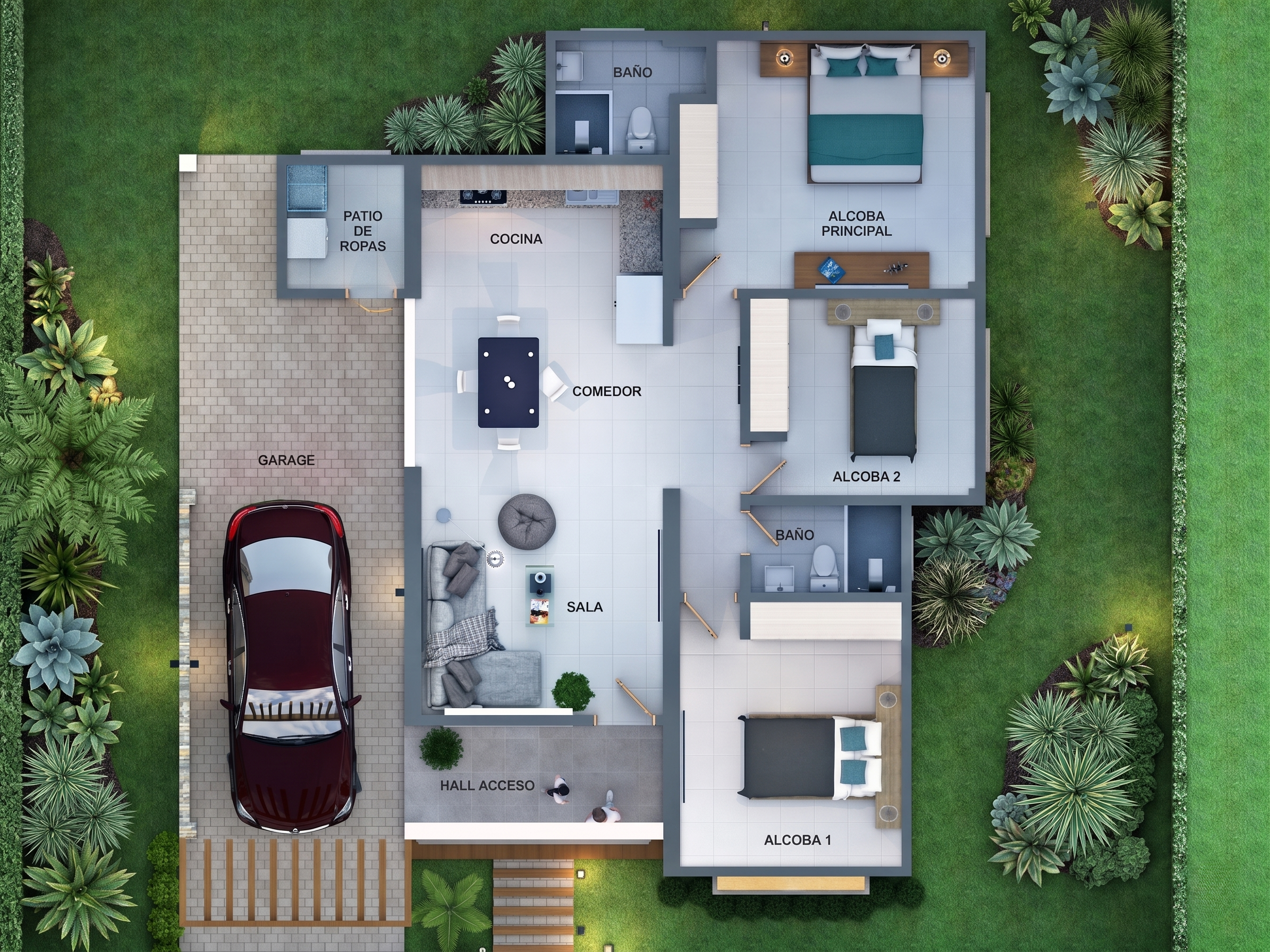

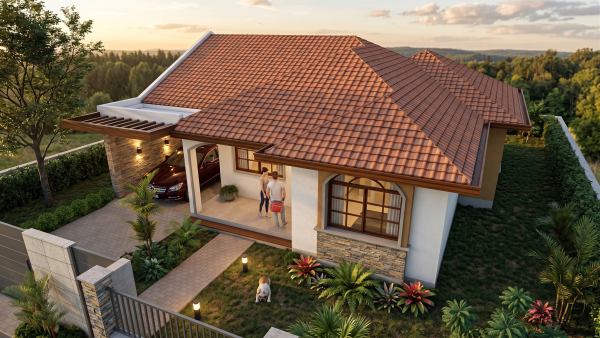

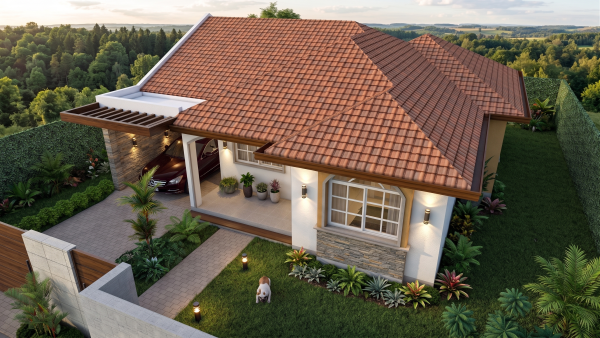

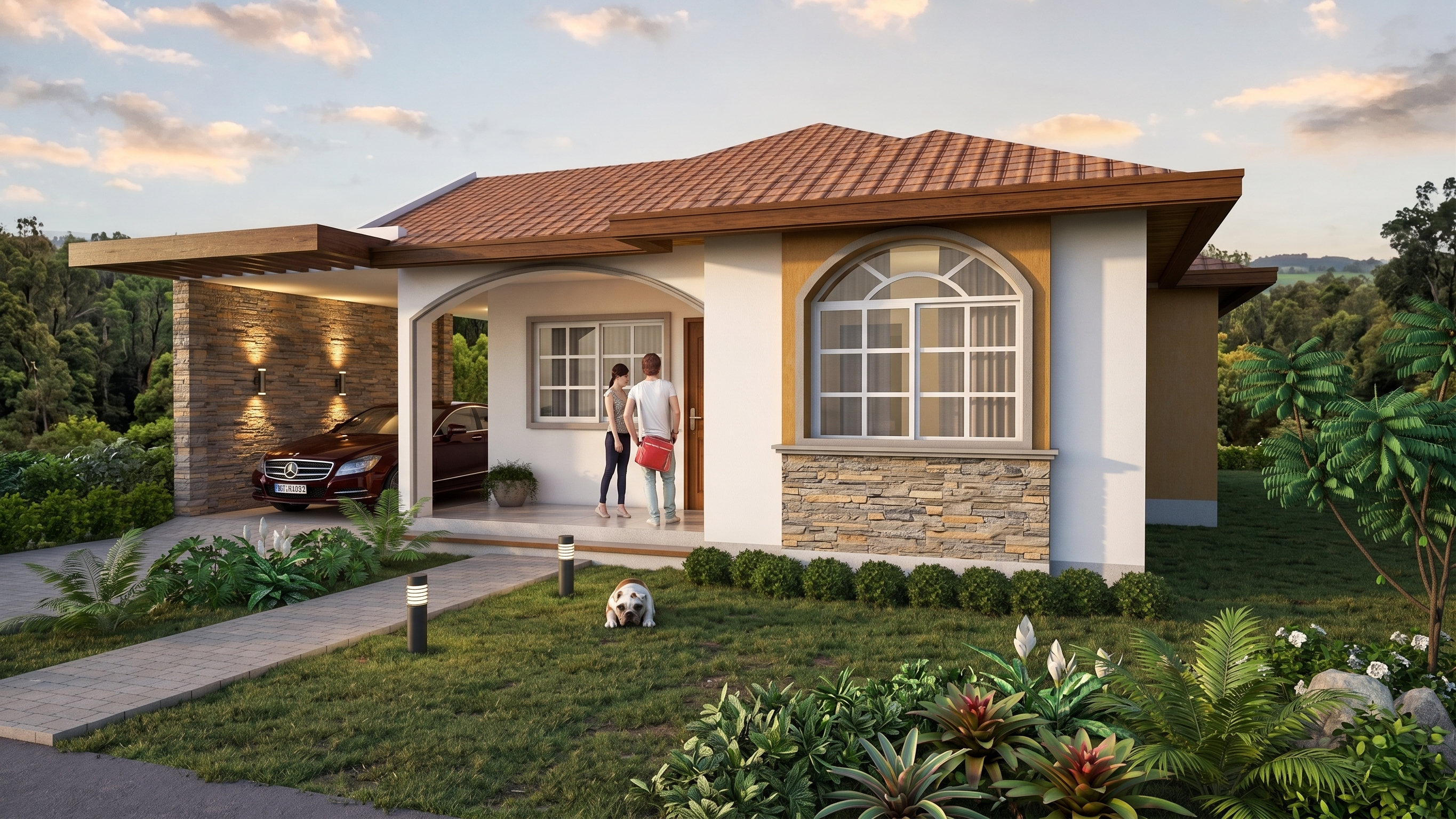

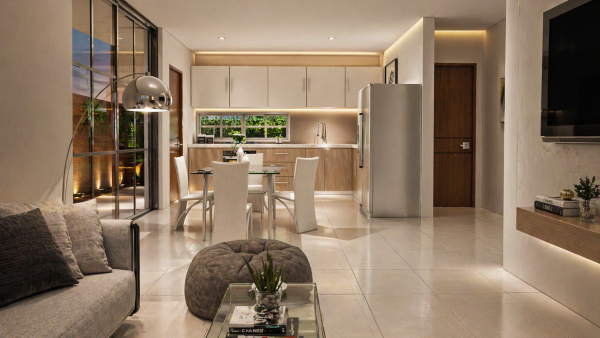

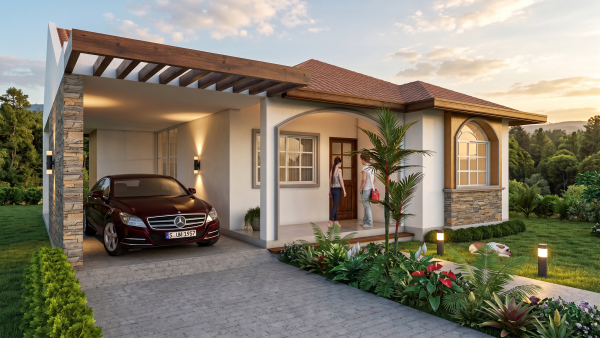

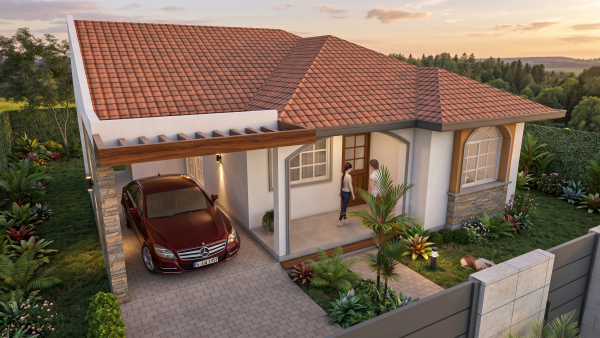

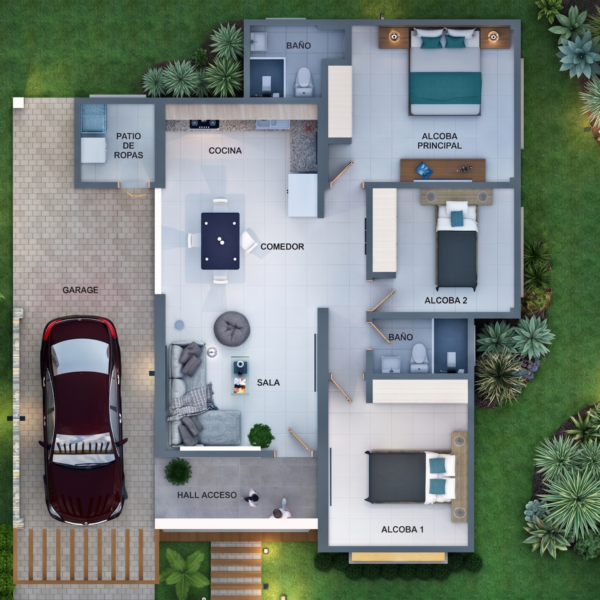

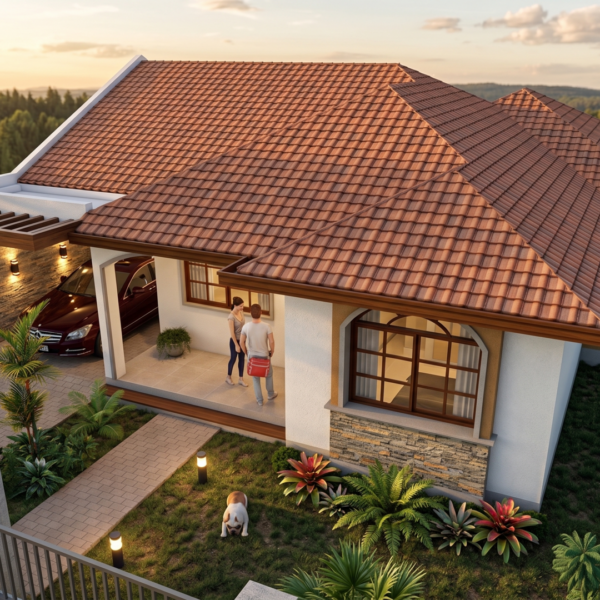

Diseño casa campestre Las Palmas es un proyecto arquitectónico muy funcional y compacto, perfecto para una familia pequeña; se ingresa a la casa mediante un porche junto al garaje cubierto y de fácil acceso, todos los espacios interiores están iluminados y ventilados naturalmente. La casa esta distribuida en su parte central con sala, comedor y cocina en un mismo espacio; y una puerta ventana corrediza como salida posterior hacia el garaje, junto al comedor esta ubicada la cocina con acceso directo al patio de ropas. Al lado derecho se ubican las habitaciones, 2 de ellas auxiliares cada una con closet y un baño compartido en la mitad y la habitación principal con closet y baño privado.

Diseño casa campestre Las Palmas es ideal para lotes ubicados en zonas rurales, condominios y terrenos superiores a 300 M2. La medida del lote mínima recomendada es de: 15m de frente x 20m de fondo = 300 M2. El área de la construcción ocupa un espacio de 12m de ancho x 12.60m de fondo = 151.2 M2.

El diseño está proyectado para que se construya de forma tradicional con un sistema de estructura aporticada con vigas de cimentación, columnas y vigas aéreas en concreto que le darán la estabilidad a la construcción, dentro de los planos se proponen muros de 15 cm de espesor, para que sean construidos con bloques de arcilla, cemento o similar.

Video Diseño casa campestre Las Palmas en nuestro canal de YouTube: https://youtu.be/t6Tm8TonMgc?si=7JSEDwdAh5t94z6b

Información adicional

ANÁLISIS DE ÁREAS:

Área construida cerrada: 94.00 M2

Área construida abierta: 36.63 M2

Área total construida: 130.63 M2

CONSTA DE LOS SIGUIENTES ESPACIOS:

• Sala, comedor, cocina, patio de ropas, 2 alcobas con closet y baño compartido, habitación principal con closet y baño privado y garaje cubierto para un carro.

• DESCRIPCIÓN DE LOS TRABAJOS A ENTREGAR:

1. Archivos originales en formato AutoCAD (editable) y PDF (listos para imprimir).
2. Ubicación del diseño en las medidas de su terreno (con base a plano del terreno o topografía).
3. Plano de planta arquitectónica primer piso.
4. Planta de cubierta.
5. Planos de fachadas y cortes arquitectónicos con definición de alturas y detalles.
6. Modelo en 3D en formato AutoCAD.
7. Imágenes en render interiores, exteriores y un vídeo recorrido general del proyecto.
8. Planos de instalación hidráulica y sanitaria.
9. Plano estructural de cimentación y detalles constructivos.

NOTA:

• Para este proyecto tenemos elaborado un plano estructural básico de cimentación y detalles constructivos que le servirá como referencia para la etapa de construcción, sin embargo, aclaramos que para cumplir en Colombia con la Norma Sismo Resistente (NSR-10) y los planos puedan ser aprobados para licencia de construcción, es necesario que se realice un cálculo estructural en base al estudio de suelos que nos determine las características y resistencia de su terreno. Este trabajo lo realiza y respalda un Ingeniero Civil y tendría un valor adicional.

~Una vez confirmada la compra de los planos, se enviarán todos los archivos digitales correspondientes del proyecto a su correo electrónico.

Solo para Colombia: enviamos una (1) copia hasta su domicilio de los planos impresos y firmados con el respaldo profesional.
Adjuntamos:
*Fotocopia de la tarjeta profesional.
*Vigencia de la matrícula profesional.
*Formulario único nacional firmado por Arquitecto proyectista.

• TRABAJOS ADICIONALES – Documentos Técnicos:

1. Plano distribución eléctrica.
2. Planos estructurales con estudio de suelos (Disponible solo en Colombia).
3. Trámite de legalización para solicitar licencia de construcción municipal. Aprobación de planos (Disponible solo en Colombia).

NOTA:

• El plano de distribución eléctrica, es un plano general, se ubican lámparas, interruptores, tomacorriente y circuitos partiendo de un tablero de control general. Hacemos claridad, que este plano es básico y servirá para la etapa de construcción, pero no es un plano que cumpla con toda la técnica y especificaciones de norma eléctrica, ya que lo debería realizar un Ingeniero Eléctrico.
